Installation de l’interphone GSM

Cet interphone est sans fil via GSM. Vous n’avez pas de câble à tirer et aucun équipement à installer dans les logements ce qui est un atout pour une installation neuve mais aussi lors d’un remplacement du portier existant. En effet, comme il ne nécessite qu’une alimentation basse tension (entre 12V et 24V), il suffit juste de raccorder le portier au système d’ouverture de porte qui se commandera à distance depuis le téléphone recevant l’appel du visiteur.

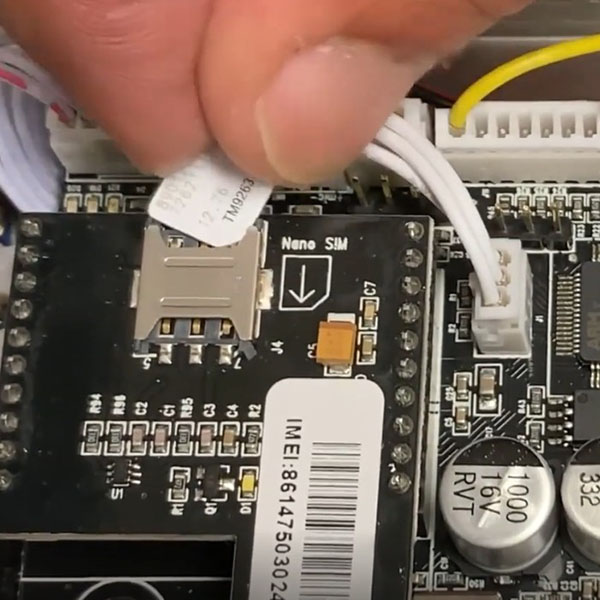

Mise en place de la carte SIM

La carte SIM à utiliser est une carte SIM nano (la plus petite).

installation carte 4G dans l'interphone GSM

Branchements et mise en service de l'interphone immeuble sans fil

L'accès à la carte de l'interphone se fait par la face avant à l'aide d'une clé de sécurité.

La façade bascule vers l'avant facilitant ainsi la maintenance.

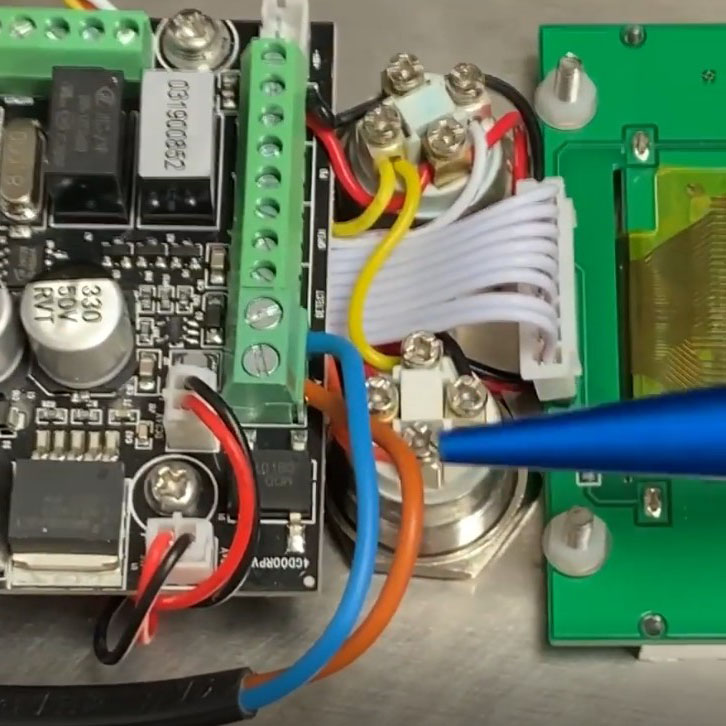

La carte électronique permet  de recevoir la carte SIM et de réaliser le raccordement de l'alimentation 24V ainsi que le branchement des commandes d'ouverture de porte.

Le raccordement se fait avec un bornier à visser.

alimentation interphone GSM 4G

Une prise USB est également disponible sur la carte afin de faciliter la programmation depuis un PC portable.

branchement interphone GSM

Exemple de branchement où le relais 1 est utilisé pour la commande d'ouverture d'un portail électrique (contact sec) et le relais 2 est utilisé pour commander une ventouse électrique d'un portillon.

câblage interphone GSM



L'interphone est fourni avec une antenne GSM qu'il est préférable d'installer un peu en hauteur pour une meilleure qualité de réception du signal GSM.

La longueur du câble de l'antenne fournie est de 2m.
