Comment choisir les modules pour composer un Interphone collectif 4G

composer son interphone GSM soi-même

Interphone GSM 4G modulaire : l'interphone GSM sur mesure

Cet interphone GSM modulaire collectif pour immeuble ou copropriété permet, lors d’une visite, d’appeler les occupants des logements sur leurs téléphones fixes ou portable même s’ils ne sont pas là. Il permet d’ouvrir 2 accès en pilotant 2 relais indépendants (contacts secs).

Cet interphone GSM 4G est composé de modules ce qui permet de composer sur mesure votre interphone GSM collectif en fonction de vos besoins. En effet, sa composition s’adapte aussi bien aux nombres de logements qu’aux types d’accès souhaités : digicode, badges, Vigik.

Au-delà de l’utilisation de cet interphone GSM immeuble comme un interphone classique via les boutons d’appel ou l’écran de défilement, cet interphone offre une gestion complète des accès.

En effet, cet interphone GSM permet d'ouvrir les portes et portail par :

  • Appel du numéro de la carte SIM du portier
  • Digicode
  • Lecteur de badge sans contact
  • VIGIK
  • Programmation horaire

NOTA : le module VIGIK propose un emplacement pour l’installation du lecteur VIGIK, le lecteur VIGIK et les badges ne sont pas fournis.


Composition de l’interphone modulaire GSM

L’interphone est composé d’un coffret à 1, 2, 3, 4 ou 6 emplacements et de modules.

Le choix du coffret dépend des modules qu’il inclut.

Les modules sont de différents types :

  • Module 4G GSM (obligatoire)
  • Modules d’appel : bouton ou a défilement de noms (au moins un obligatoire)
  • Modules d’accès : clavier à code, lecteur de badge (optionnel)
  • Modules accessoires : emplacement VIGIK, Etiquette rétro-éclairée



Configurateur interphone GSM




Sommaire :

Modules GSM 4G

Modules d’appel de l’interphone GSM 4G modulaire

-- Modules d’appel avec boutons

-- Module d’appel avec écran à défilement

Modules d’accès (clavier à code, lecteur de badge, VIGIK)

-- Module d’accès avec emplacement VIGIK

-- Module d’accès par digicode

-- Module d’accès par lecteur de badge sans contact

Choix du caisson : interphone GSM sur mesure


interphone GSM 2 modules

Ci-dessus exemple d'une configuration à 1 bouton avec digicode

interphone GSM 3 modules

Ci-dessus exemple d'une configuration à 5 boutons avec digicode



Modules GSM 4G

Le module 4G GSM est obligatoire, c’est lui qui gère la fonction d’appel via GSM ou en 4G.

C’est aussi ce module qui gère les fonctions d’accès :

  • Par appel du numéro de la carte SIM du portier
  • Par programmation horaire


Accès par appel de la carte SIM

Tous les numéros d’appel des résidents enregistrés ont automatiquement l’autorisation de déclencher l’ouverture par un appel téléphonique vers le portier (appel du numéro de la carte SIM placée dans le portier GSM).

Il est en plus possible d’enregistrer des numéros appelants autorisés (personnels de services par exemple) :

  • 50 numéros d’appel autorisés permanents.
  • 20 numéros d’appel autorisés dans une tranche journalière/horaire définie pour chaque numéro autorisé (par exemple uniquement du lundi au vendredi de 10h00 à 17h00).
  • 20 numéros d’appel autorisés pendant un temps donné (paramétrable de 1 à 168 heures). A l’expiration du temps, le numéro n’est plus autorisé.


Accès par programmation journalière / horaire

Le module GSM 4G permet de définir une heure d’ouverture et de fermeture du portail. Par exemple, ouvrir le portail tous les matins à 7h00 du lundi au vendredi et le refermer automatiquement à 18h00.


Configuration du module GSM 4G

Ce modules GSM 4G intègre la carte SIM et le micro et haut-parleur.

Ce module d’interphone GSM 4G a en façade des LEDs indicatives. Dans l’ordre de haut en bas :

– LED rouge de fin d’appel
– LED bleue d’appel du correspondant
– LED verte pour indiquer le début de la communication (le correspondant a décroché)
– LED verte d’ouverture de porte (relais déclenché)

Il est proposé seul ou avec un bouton d'appel comme présenté ci-dessous :

Module GSM 4G pour interphone modulaire sans abonnement



Modules d’appel de l’interphone GSM 4G modulaire



Modules d’appel avec boutons

Le module d’appel avec bouton est en acrylique. La plaque de nom est rétroéclairée. Le bouton est en acier traité.

La plaque est de très belle finition avec les angles arrondis comme le montre la photo ci-dessous :

module interphone GSM à bouton

Module interphone GSM à boutons

Si un visiteur appuie sur un bouton, cela déclenche un appel téléphonique vers les numéros de téléphone enregistrés pour ce bouton : 3 numéros de téléphone fixes ou mobiles par bouton.

Les modules avec boutons d’appel sont proposés avec 1, 2, 3, 4 ou 5 boutons par module. Il est possible de mettre jusqu’à 5 modules de 5 boutons soit 25 boutons.

Avec le configurateur, vous choisissez exactement le nombre de boutons dont vous avez besoin.



module GSM 1 2 3 4 ou 5 boutons

Modules GSM 1 2 3 4 ou 5 boutons




Module d’appel avec écran à défilement

Au-delà de 25 boutons, il est plus pratique de faite la sélection des noms par défilement sur l’écran rétro-éclairé avec les 2 touches « haut » et « bas ». Une fois le nom sélectionné, l’appel se fait en validant avec la touche # du clavier (petite cloche).

L’appel se fait alors comme pour le module d’appel avec boutons : appel téléphonique vers les numéros de téléphone enregistrés pour le nom sélectionné (3 numéros de téléphone fixes ou mobiles).

L’afficheur rétro-éclairé présente 4 lignes de 16 caractères. En l'absence d'appui sur les touches de défilement, un message d’accueil qui peut être personnalisé s'affiche en permanence.

Afficheur portier collectif GSM

Le clavier permet de déclencher l’appel (bouton # avec la cloche) une fois que le correspondant a été sélectionné.

Le clavier sert également de digicode pour commander l’ouverture de la porte.

Ce clavier ainsi que les 2 boutons de défilement sont très résistants et bien protégés du vandalisme.

Clavier interphone GSM Collectif

Modules d’accès (clavier à code, lecteur de badge, VIGIK)

Ces modules sont proposés avec une fonction simple (emplacement VIGIK, lecteur de badges, clavier), ou des combinaisons lecteur de badge-clavier.

Vous pouvez combiner l'emplacement du lecteur VIGIK avec un système d'ouverture par badge ou digicode ou les 2 combinés.

module d'ouverture de porte

Modules d’ouverture de porte




Module d’accès avec emplacement VIGIK

L’interphone GSM 4G modulaire permet d’avoir un emplacement pour le lecteur VIGIK.
Cette option peut être combinée avec le lecteur de badges ou digicode.

L'arrière de l'emplacement permet de placer aisément la carte électronique du lecteur VIGIK ainsi que le lecteur.


Attention, la carte électronique et le lecteur VIGIK ne sont pas fournis.

Dans la plupart des cas, lors du remplacement d'un interphone existant, vous pourrez certainement récupérer et réinstaller le système VIGIK dans le coffret de l'interphone.
Il suffira de reconnecter l'alimentation de la carte du VIGIK en parallèle de l'alimentation de l'interphone et connecté la sortie du relais de la carte VIGIK en parallèle de la commande d'ouverture de porte de l'interphone.

Interphone 4G VIGIK




Module d’accès par digicode

Le clavier digicode commande l’ouverture de porte : code à 6 chiffres.

Tous les numéros de téléphone enregistrés (associés à un bouton ou enregistrés dans la liste à défilement) ont la possibilité d’utiliser le code à 6 chiffres pour l’ouverture de la porte.

Il est possible en plus de définir :

  • 50 codes permanents à 4 chiffres
  • 20 codes avec restriction horaire : par exemple vous autorisez votre femme de ménage à ouvrir la porte uniquement du lundi au vendredi entre 9h00 et 11h00
  • 20 codes temporaires : ces codes ont une durée de 1 heure à 7 jours. Cela est pratique pour les locations saisonnières afin de limiter l’accès aux locataires pendant une période donnée. (paramétrable de 1 à 168 heures). A l’expiration du temps, le code n’est plus valable.




Module d’accès par lecteur de badge sans contact

Pour l’ensemble des résidents autorisés à commander l’ouverture de porte, il est possible d’associer jusqu’à 3 badges permettant de déclencher l’ouverture de la porte en passant simplement le badge devant le lecteur de badge de l’interphone GSM.

Avec cette option, 3 badges sont fournis. Les badges supplémentaires peuvent être commandé

Badge de proximité pour interphone GSM collectif

  • 50 badges permanents.
  • 20 badges autorisés dans une tranche journalière/horaire définie pour chaque badge autorisé (par exemple uniquement du lundi au vendredi de 10h00 à 17h00).
  • 20 badges autorisés pendant un temps donné (paramétrable de 1 à 168 heures). A l’expiration du temps, la lecture du badge n’est plus autorisée.



Choix du coffret : interphone GSM sur mesure

Une fois les différents éléments de votre interphone GSM 4G choisis vous pouvez déterminer quel coffret vous convient :

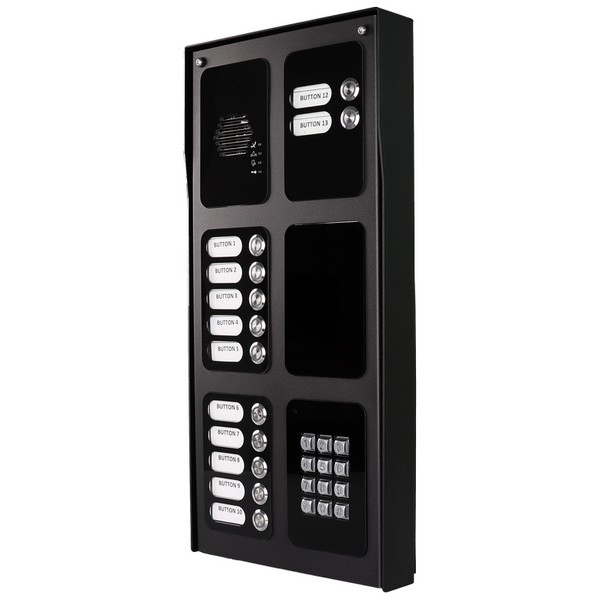

Coffrets interphone modulaire GSM sur mesure

Le choix du coffret se fait une fois que vous avez sélectionné le nombre de modules nécessaire.
Dans le cas où vous avez choisi par exemple 3 modules, vous pouvez choisir un coffret vertical 1 x 3 à 3 emplacements, ou si cela vous convient mieux un coffret plus carré 2 x 2 à 4 emplacements.
Il faudra simplement ajouter à votre commande un module cache pour fermer l'emplacement inutilisé.

De même si le nombre de module est de 5, vous devrez choisir le coffret 2 x 3 à 6 emplacement et commander un module cache en plus.
